功能特点:
√MARK点自动校正功能
√可选配条形码扫描功能，支持自动更改程序
√可矩阵和简化编程
√具有切割路径优化功能，如路径修改、整体偏移等
√刀具寿命监测
√预留MES端口和机器人端口
√高稳定性和准确性
√自我诊断功能
选配功能:
√支持双主轴应用
√断刀检测功能
√自动换刀系统
√可选配条形码扫描功能，支持自动更改程序
√MES接口
√集尘箱HEPA功能
√可根据贵司实际需求定制尺寸
Functional Specifications
项目 参数
设备型号: KL-4500U KL-4500X
设备类型: PCB在线分板机 PCB在线分板机
桌面类型: 双工作劝在线分板 在线分板机(载具式)
机器尺寸: 1790 x 1230 x 1780 mm 1350 x 1200 x 1600 mm
较大PCB尺寸: 300(L)*330(W) mm 300(L)*200(W) mm
传送方向: 左进右出(标准机);或右进左出
电源: 1 phase, 220VAC 4kw (50~60 Hz)
气压: 4.5kg/cm2(4~6kg/cm3)
操作系统: Microsoft Window 7
照相机: 1.3 mega pixels CCD
主轴: 国产定制主轴,可选进口主轴
主轴转速: 5000-60,000 RPM
马达: 松下伺服马达
模组: 高精密研磨滚珠丝杆和直线导轨
铣刀直径/铣刀寿命监测: 0.8~3.0mm/分段式控制
定位/重复精度: +0.01mm
切割精度: +0.05mm
静电消除器: 静电离子风嘴
程序制作 直接坐标输入或CCD导入
安全装置: 安全光幕和安全门
切割线种类: 直线、圆弧、曲线和斜线
路径自动校正功能: MARK点自动校正
注：以上参数为标准配置，若有特殊需要的可根据客户要求改进定制技术参数若有改变，恕不另行通知，较终解释权归广东东莞市科立自动化设备有限公司所有。
标准功能
√自动上下料和切割PCB板，节省劳动力成本。
√应用高精度防尘模块。
√双工作台可以同时执行运输和放置PCB，以较大限度地减少运行时间。
√配备高像素CCD，具有视觉MARKS点校准功能，确保精度。
√可矩阵和简化编程。
√具有切割路径优化功能，如路径修改、整体偏移等。
√条形码扫描功能，支持自动更改程序。
√刀具寿命监测。
√高稳定性和准确性。
√自我诊断功能。
在线分板机KL-4500U功能简介
PCB 上料系统
√PCB通过轨道传送，轨道宽度可自动调整至合适不同宽度的PCB;
√真空装置自动将PCB吸到夹具上切割。
出料系统
√切割后可自动识别PCB成品和废料;
√出口ESD皮带;√可选左入右出，或右入左出。
取放系统
√自动上下料，节省人工成本;
√真空吸尘器自动将PCB拾取到夹具自动装置上，转线更方便;
√整个取放板模块支持整体更换;
√PCB拾取方法可选真空抽吸或夹子;
√可选择双主轴，以提高效率，
自动盖板系统
√自动盖板结构，固定PCB，保证切割效果;
√通过软件对生产过程进行实时监控，自动化在异常时间报警，例如没有抓住或PCB移动

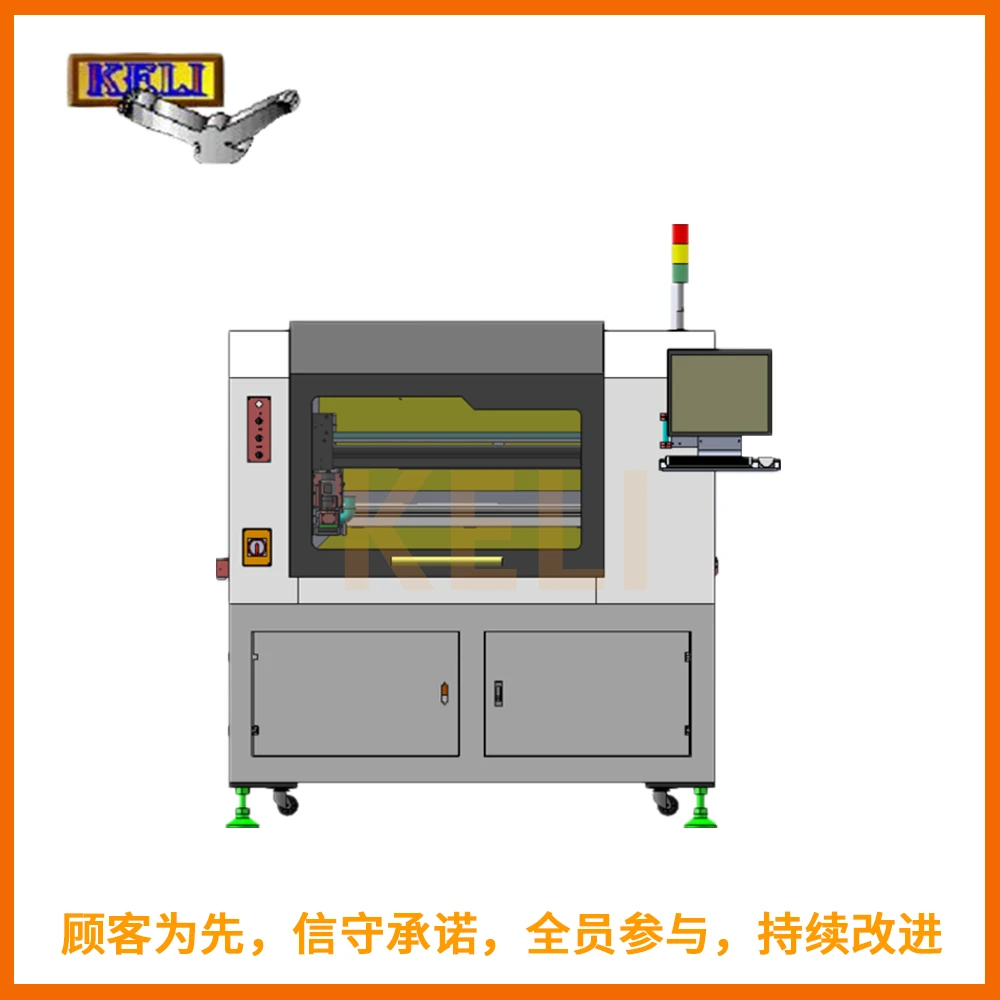

KL-4500U 双工作台在线分板机
KL-4500U
√ 双工作台在线分板机
√ 工作流程：PCB流入轨道，机器人拾取并放置到夹具用于切割，并在切割后自动识别PCB 和废料。双工作台交替工作。
√ 应用高精度防尘模组。
KL-4500X In-line router with carrier-fixture
KL-4500X：
√ 载具式在线分板机
√ 它可以针对一条轨道进行设计;也可以是双轨道设计，前轨道进行生产，另一轨道将载具运回
√ 工作流程：PCB放在治具内，治具通过轨道进入分板系统进行切割， 并在在下一站完成分拣，丢弃板边。
Routing section
Unloading section
